Q. パイプレスシャッターでシートが完全に外れて自動復帰しない

パイプレスシャッターでシートが完全に外れて上昇しても元に戻らない場合。

※コントローラーによって操作方法が異なります。

GAコントローラー復帰方法

1. 位置設定モードに切り替えてください

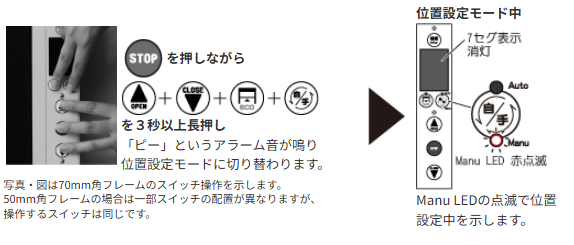

   1. 『STOP』を押しながら、『▲OPEN』＋『CLOSE▼』＋『ECO』＋『自/手』を3秒以上長押ししてください。「ピー」というアラーム音が鳴り、位置設定モードに切り替わります。
      『▲OPEN』、『CLOSE▼』を長押ししている間ゆっくり動作し、手を離すとその場で停止します。
      3秒以上押し続けると動作速度が速くなります。


2. 下降ボタンを押し、チューブの上端が見える位置までシートを出してください

   1. 位置設定モードにして、シートの両サイドにある黒いチューブ（またはファスナー）の上端が見える位置まで下降させ、完全にシートがフレームから外れた状態にしてください。
   2. チューブが外れた状態でシートを下降させ、チューブ上端が見える位置までシートを送り出してください。


3. チューブの上端をチューブ復帰ガイドからセットしてください

   1. 復帰ガイドの切れ目からチューブの上端部分を差し込みながらシートを上昇させ巻き上げてください。

      •

   2. チューブ上端は左右で段差がありますので、最初に左、次に右を差し込み巻き上げてください。巻き上げることで、チューブ部がチューブガイドにセットされます。

      •

   3. シート下端部両端の巻き込み防止用ボルトにより、それ以上は巻き取らない構造です。

      •

      ※シート復帰ガイドにチューブを差し込む際、シート上端部分もチューブガイドに差し込まれていることを、きちんと確認してから巻き上げてください。

      •

4. 復帰ガイドより高い位置に上限停止位置がくるよう、設定を行ってください

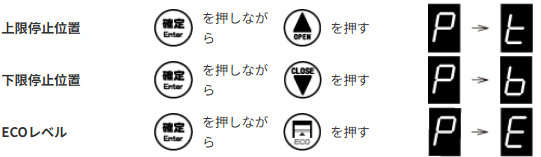

   1. 位置設定方法

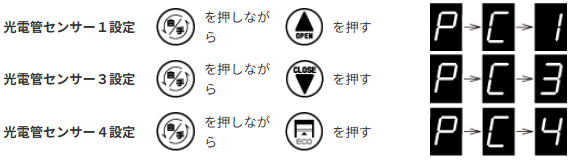

   2. 光電管キャンセル位置設定


5. 通常運転モードに切り替えてください

   1. 『STOP』を押しながら、『▲OPEN』＋『CLOSE▼』＋『ECO』＋『自/手』を3秒以上長押ししてください。
   2. 「ピー」というアラーム音が鳴り、通常運転モードに戻ります。


6. 運転確認を行ってください
   サンプリングモードについて
   サンプリングモードとはパイプレスシャッターの各設定変更後に、設定内容を記憶させるモードです。サンプリングを行わないと手動モードから自動モードに切り替わりません。

   1. シャッターを一度開閉したら、サンプリングが完了し、『Manu』が赤く点滅します。


※設定とサンプリングが完了したら、必ず運転確認を行ってください。
